Types de Structure de Tension

BDiR pourrait concevoir différents types de structures de traction pour répondre aux besoins de nos clients.

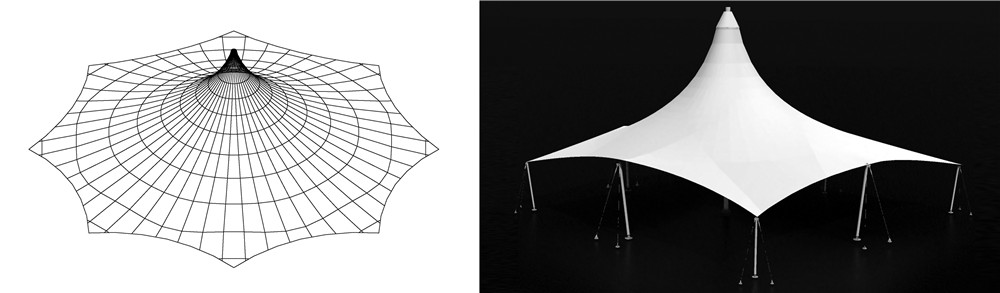

1. Conique ou Pavillon Type Structure de tension

Très efficace pour couvrir de grandes surfaces, une structure de tension conique est facilement identifiable par sa forme semblable à une tente. Les conceptions coniques peuvent comporter un ou plusieurs mâts. Pour les deux options de conception, les membranes sont tendues entre un anneau situé au sommet et les colonnes de support du périmètre inférieur. Les cônes sont particulièrement efficaces dans les zones qui doivent se conformer à la réglementation en matière de forte pluie ou de charge de neige.

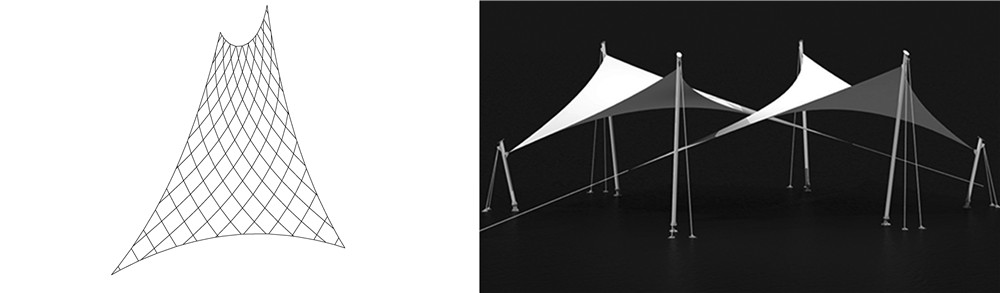

2. Hypar ou anticlastique TypeTensionStructure

En tant que l'une des structures membranaires tendues les plus courantes en raison de son aspect esthétique, les formes hypar (paraboloïdes hyperboliques) se distinguent par leur excellence en matière de rétention de forme et d'écoulement d'eau. Ces structures reposent sur deux courbures opposées, également appelées anticlastique, pour leur stabilité. Ce type de structure est idéal pour l'ombrage au-dessus des zones de places assises ou des allées à fort trafic.

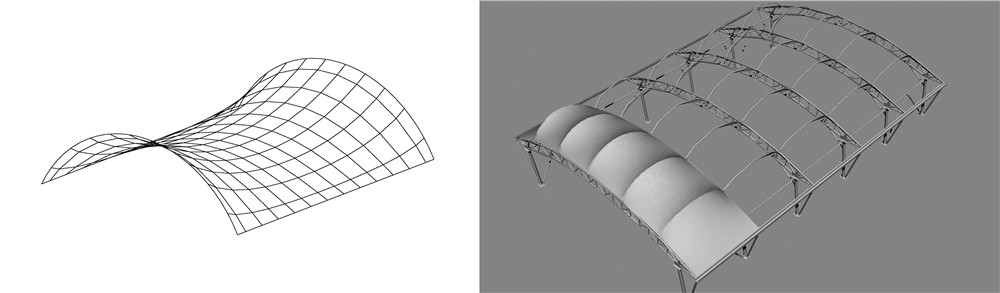

3. voûte TypeTensionStructure

The Arch est une belle structure inspirante qui, dans sa plus grande taille, peut fournir 400 m2 d'espace couvert. Son empreinte carrée et ininterrompue l'a rendu populaire comme espace de spectacle ou pour les salles de classe et les salles de classe en plein air. Plusieurs arches peuvent être reliées si la couverture requise est rectangulaire plutôt que carrée.

Ces arcs parallèles incurvés symétriques forment un auvent à membrane tendue incroyablement fonctionnel qui peut couvrir de longues distances, telle qu'une arène sportive ou de plus petites zones, telle qu'une entrée. En fonction des portées, un système de voûte de tonneau peut constituer un moyen très rentable d’incorporer une membrane de traction sur un projet en raison de la nature répétitive de la conception et de l’efficacité des matériaux.

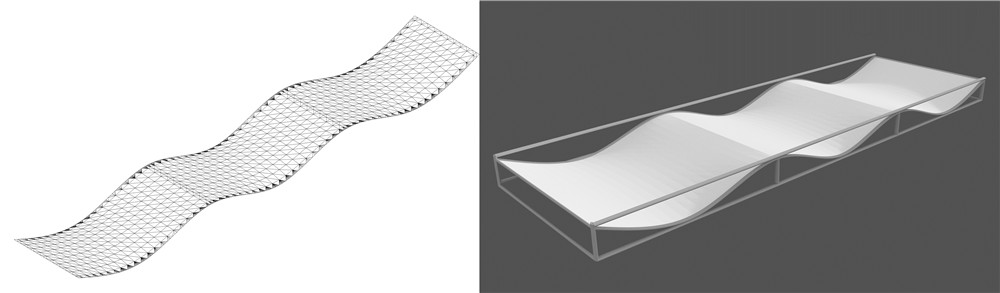

4. Wave Type TensionStructure

Pour les applications de toiture à membrane tendue de longue portée que l'on trouve généralement dans les stades ou les grands espaces, les structures de treillis de câbles en 3D ou de grilles de câbles constituent une solution efficace pour une architecture en traction légère.

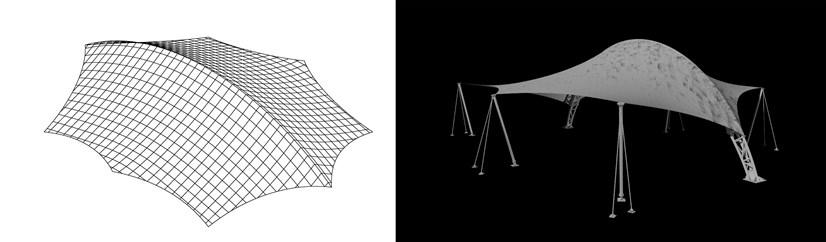

5. Chambre forteTypeTensionStructure

Le modèle Barrel Vault est un auvent en toile tendue incurvée symétrique de plan linéaire. Il offre une conception simple avec une grande portée libre et un choix de largeurs et de longueurs selon les besoins. Comme vous pouvez le constater dans les détails du tableau ci-dessous, nous pouvons utiliser n'importe lequel des nombreux tissus architecturaux pour créer un auvent Barrel Vault comprenant de l'ETFE selon vos besoins. Tous auront une durée de vie théorique de 20 ans.

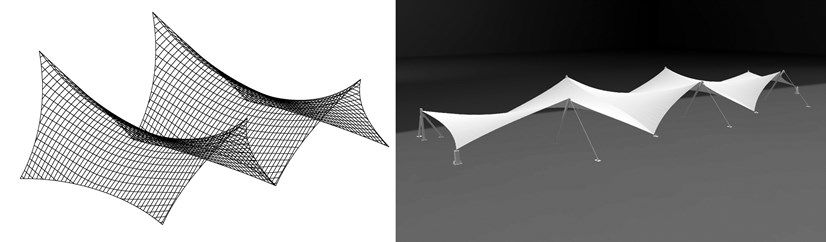

6. en forme de selleTensionStructure

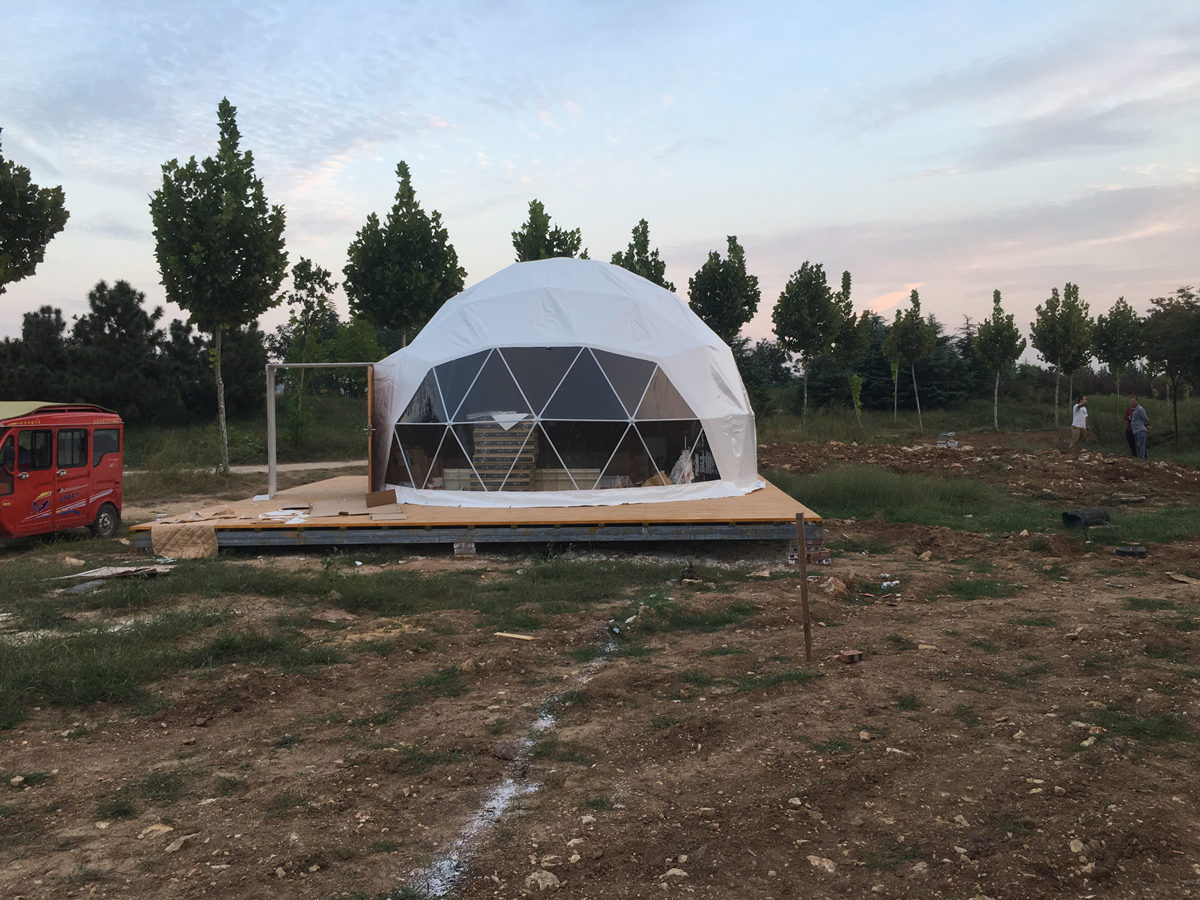

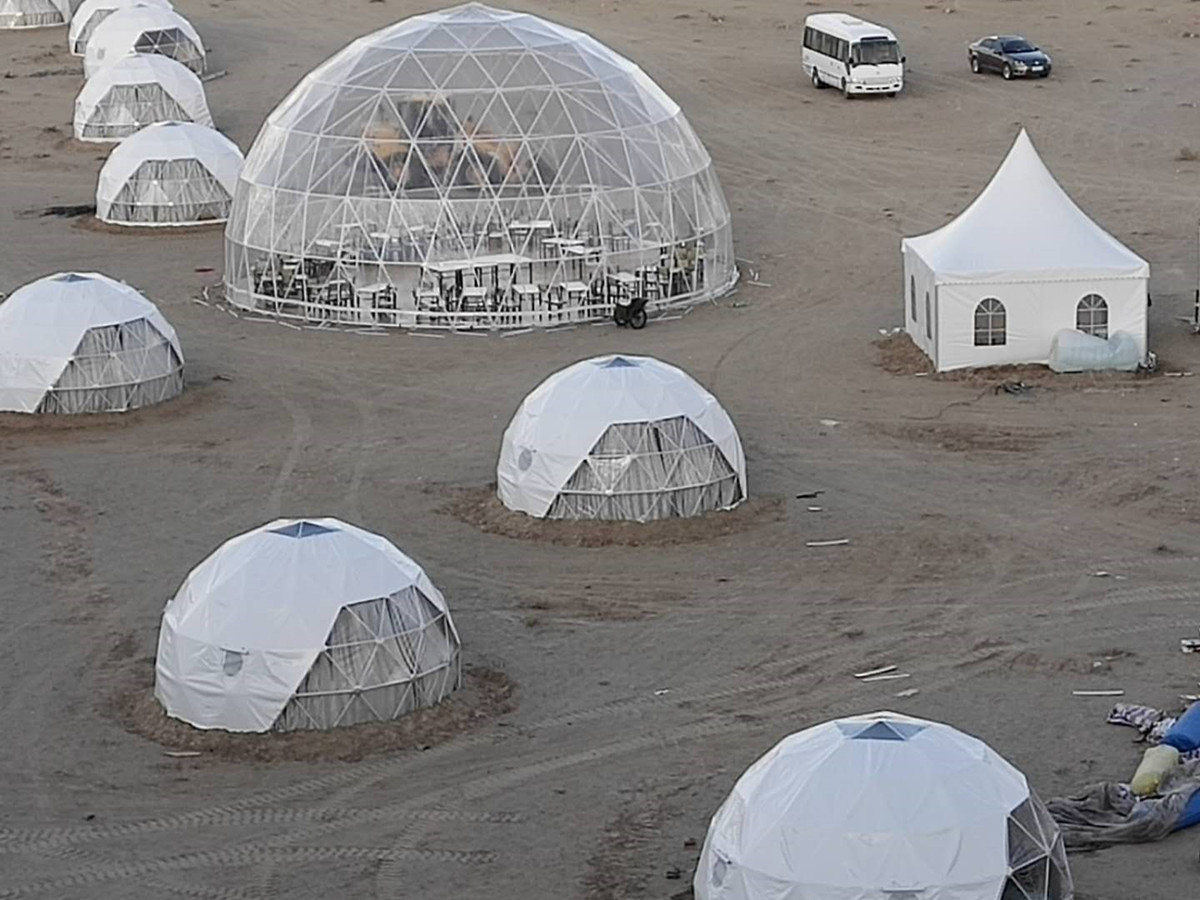

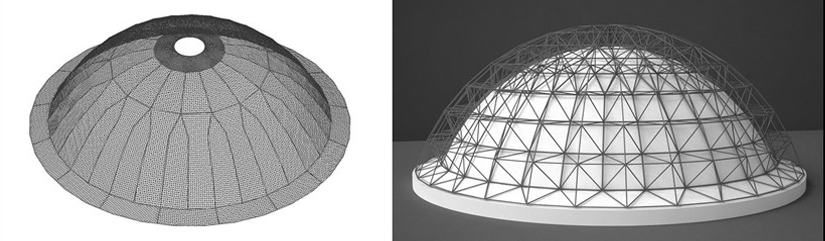

7. Dome Type Structure de tension

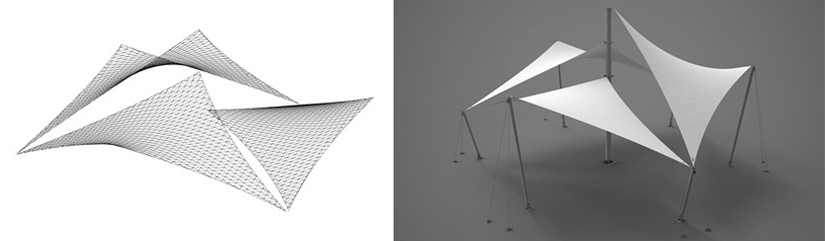

8. Sail Type Structure de tension

Sail Shade est une forme de baldaquin attrayante et à la mode qui est techniquement connue comme un hypar. Hypar (abréviation de paraboloïde hyperbolique) est l’une des formes classiques de tissu de traction. Le tissu est fixé à deux points hauts et deux points bas pour créer une forme volante tridimensionnelle.

Cette forme de toit peut être très stable et durable, mais doit être soumise à des charges de traction élevées afin d'éviter le battement du tissu, son endommagement ou la formation de flaques d'eau de pluie. Tous ces problèmes peuvent entraîner l’effondrement d’un auvent de cette forme dans les conditions météorologiques britanniques. Vous voyez sur le dessin ci-dessous que le store à voile de traction Aura possède quatre pieds de trépied à la terre qui nous permettent d’atteindre les charges de traction requises pour une stabilité et une durabilité maximales de la structure.

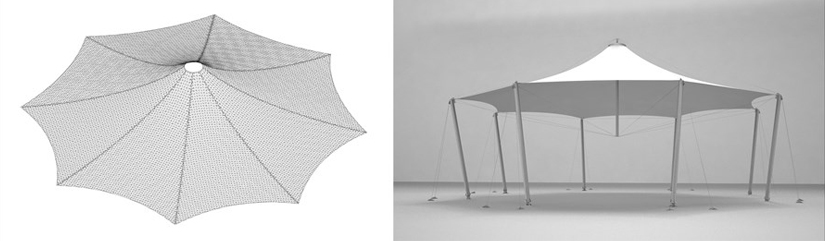

9 Mât volant Type Structure de tension

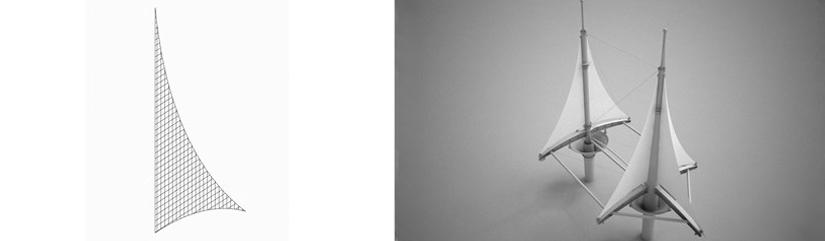

dix. Flaty Type Structure de tension
